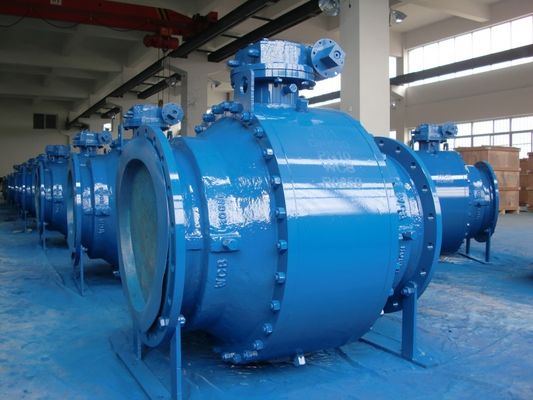

Tres válvula montada muñón lateral de la entrada del ajuste del pedazo SS410

Tipo vávula del muñón de la entrada del lado de tres pedazos de bola

La vávula de bola montada muñón es conveniente para usar en diversas clases de tuberías de la clase 150 para clasificar 2500, PN16~PN160, JIS 10K~ JIS 20K para cortar o para girar el medio de la tubería, cuyo los tipos de la operación incluyen los actuadores del engranaje de gusano, del manul, pneumactic o eléctricos, siendo adentro general de la conexión del reborde, y de la conexión de extremo de la soldadura a tope también.

Material principal

Datos de diseño

Estándar de diseño: API 6D, DIN3357-1, EN12516-1

Estándar cara a cara: API6D, ASME B16.10, DIN3202

Estándar de conexión: ASME B 16,5, ASME B16.47, ESTRUENDO 2543/4, ASME B 16,25

Prueba y examinar estándar: API 6D, API 598

Temperatura de trabajo: -196℃~610℃

Tipo de conexión: RF, RTJ, FF, BW.BSPT, NPT

Ambiente amargo: NACE MR0175

Característica del diseño

1: Diámetro interior sin reducción en la sección de paso o reducido
2: Estructura corporal de dos piezas o de tres piezas
3: Bloque y corrimiento doble, aislamiento doble y corrimiento (DIB-1&DIB-2)
4: Diseño seguro del fuego (API 607)
5: sistema de la Escape-prueba
6: Diseño antiestático
7: Alivio de la cavidad del uno mismo
8: Prueba de la emisión fugitiva (opcional)

AISLAMIENTO Y CORRIMIENTO DOBLES (DIB)

El asiento doble del efecto del pistón, la presión media, contra la corriente y rio abajo así como en la cavidad de cuerpo, crea un empuje resultante que empuje el anillo del asiento contra la bola, válvula con los anillos dobles del asiento del efecto del pistón requieren un alivio de presión de la cavidad reducir la acumulación de la presión excesiva en la cavidad de cuerpo.

Opciones de aislamiento

Asiento suave: Sello metal sobre metal del anillo o

Lacre confiable de la estructura simple aplicable al esfuerzo de torsión bajo de aislamiento confiable de partículas hacer frente al alto de los clientes

bajo costo del uso amplio. condiciones de los medios que sellan confiabilidad y requisitos bajos del esfuerzo de torsión

Diseño seguro del fuego

Las vávulas de bola aseguran el paso del 100% de la prueba segura del fuego. Como la vávula de bola aplica diseño sellado dos vía los sellos del anillo o y la junta herida espiral del grafito del metal. Cuando la válvula se quema, los materiales nos-metálico tales como sellos del asiento de PTFE, juntas, sellos del anillo o, etc de goma serán dañados, mientras tanto la capa externa de junta herida espiral del grafito del metal proporciona un sello secundario. Cuando se quema el asiento suave, el asiento del metal formará automáticamente un sello del metal con la bola debajo de la impulsión de la primavera que controlará con eficacia la salida interna y la salida externa. El diseño de la válvula acuerda completamente con API 607, API 6FA, BS 6755, JB/T 6899 y otros estándares,

BLOQUE Y CORRIMIENTO DOBLES (DBB)

Cuando la bola está en la posición cerrada, cada asiento aísla el medio de proceso independientemente al mismo tiempo entre la corriente arriba/abaja y cavidad de cuerpo, permite el sangrar de la presión atrapada de la cavidad (DBB) a través de la válvula del dren y de respiradero. El bloque doble y la función de corrimiento permiten limpiar la válvula con un chorro de agua bajo presión y verificar que el asiento está sellando correctamente.

La bola es fijada por el muñón y el tronco para &smaller de la talla 4”.      Ayuda de la placa del muñón para la talla 6” y más grande
