Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego

Estoy en línea para chatear ahora

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego

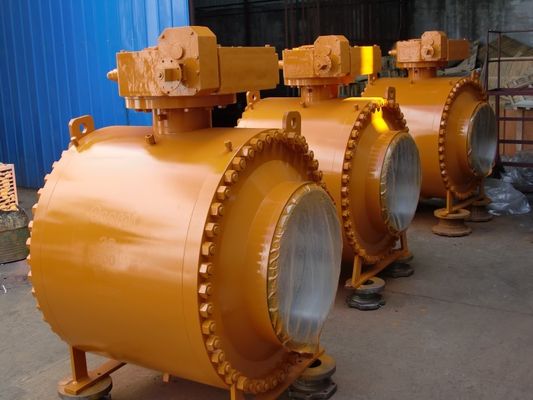

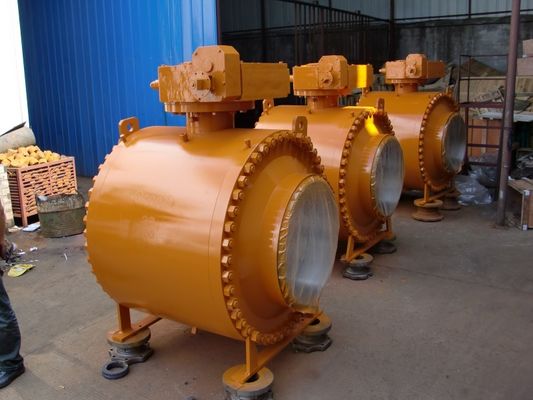

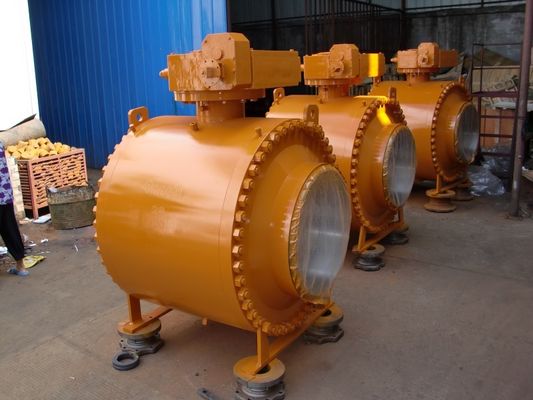

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego

Ampliación de imagen :  Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: OEM
Certificación: API6D,API607
Número de modelo: OEM
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Detalles de empaquetado: Casos de Polywood
Tiempo de entrega: 2-15weeks
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 PC por año

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego

descripción
Tamaño: NPS 2" a 60" presión: 150LB a 2500LB
Gama de temperaturas: Temperatue bajo de -196℃~300℃, temperatura normal y temperatura alta Material del cuerpo y del ajuste: Acero de molde, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A35
Material de Seat: PTFE, RPTFE, DEVLON, Molon, OJEADA, metal Seat Lacre del cuerpo y del tronco: Anillo o (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), embalaje espiral de la junta de la herida (g
Alta luz:

Vávula de bola montada muñón doble del aislamiento

,

Vávula de bola montada muñón seguro del fuego

,

vávula de bola lateral de la entrada pn160

Aislamiento doble y entrada de corrimiento del lado de la vávula de bola





Características:

1. Tipo echado con el cuerpo Deisgn de la fractura de 2 PC o tipo forjado con diseño del cuerpo de 3 PCS,
Material echado: WCB, CF8, CF8M, CF8C, acero inoxidable a dos caras, etc.
Material forjado: A105, F304, F316, F317, F347, F11, F51, F59, ETC.
Otros materiales disponibles a petición, disponibles en diverso ajuste y asentar (resistente y metal) los materiales para adaptarse a diversas condiciones del servicio.

2. Operación disponible:
Manija normal o manija bloqueable actuada,
Dirigido por engranaje,
Pneuamtic actuó,
Haber actuado o hidráulico eléctrico actuado.

2. Grado disponible de la presión:
CL150, CL300, CL600, CL900, CL1500, CL2500


3. Gamas de tallas disponibles: el 1/2” - 18"

4. Estándares del uso
Estándar de diseño: API 6D
Dimensión del reborde a ANSI B16.5
Dimensión cara a cara a ANSI B16.10
Pre-temporeros. Grado de la vávula de bola a ASME B16.34
Grueso de pared a ASME B16.34
Caja fuerte del fuego del diseño de la vávula de bola a API 6FA/API 607
Examine y pruebe: API 6D/API598
Marca de la válvula de la vávula de bola: MSS- SP-25
A MR-01-75 a petición

Descripción
Tres pedazos del cuerpo. La válvula se diseña de acuerdo con los requisitos de API 6D para el servicio de la tubería. Diseño antiestático y anti del tronco del escape. El diseño de Seat da tighness perfecto y está disponible como uno mismo-alivio del tipo o del tipo doble del efecto del pistón. El diseño minimiza la fricción que lleva al esfuerzo de torsión de funcionamiento bajo. Disponible como bloque doble y ejecución de corrimiento, que permite expresar y salir del líquido del ling de la cavidad de cuerpo. Diámetro interior completo y reducido disponible. Firesafe de las vávulas de bola probado según EN 12266-2 de las BS, API 6FA y API 607. Los actuadores eléctricos, neumáticos y hydravlic están disponibles en el requisito de cliente.

Introducción general
El muñón montó las vávulas de bola se diseña de acuerdo con API 6D para la clase 150, 300, 600, 900, 1500 de las clases ASME, y el cuerpo de la fractura 2500.Tow-piece fundió de acero y el diseño de acero forjado de tres piezas de la entrada del lado empernó conexiones entre el cuerpo y el cierre, muñón empernó la conexión, el cuerpo que el grueso cumple con el ANSI anillo de B16.34.Seat está flotando el tipo, por resorte para asegurar el contacto con la bola para proporcionar un sello apretado eficaz incluso en la presión diferenciada baja entre la cavidad y el cierre rio abajo. El diseño estándar suavemente se asienta. Materiales diversos de un asiento suaves están disponibles basados en las condiciones de trabajo del cliente. Disponible por completo y los actuadores reducidos de Bore.Electrical, neumáticos e hidráulicos están disponibles basados en el requisito de cliente. Construcción común del cuerpo

Tres pedazos sello del viton del diseño de la entrada del extremo del cuerpo, del anillo del grafito o del anillo o (o petición) asegurar integridad absoluta del sello. Los diseños empernados del cuerpo incluyen un metal traslapado de la tolerancia apretada cabido entre el cuerpo y el adaptador para minimizar cualquier posibilidad del movimiento debido a la tensión de la tubería. La herida espiral da alta temperatura que el grafoil del acero inoxidable llenó la junta se utiliza para el sello absoluto.
El cuerpo y los adaptadores se dimensionan para que el contacto del metal asegure agolpamiento correcto de la junta.



Tipo de la vávula de bola Diseño y fabricación Cara a cara/extremo a terminar Dimensiones del reborde Grado de la temperatura de la presión Inspección y prueba
Parta la vávula de bola del reborde BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Vávula de bola fija del reborde API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Material principal

Material del cuerpo Material del ajuste Material del sello Junta/embalaje
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, ETC PTFE, RPTFE, OJEADA, PPL, ETC. GRAFITO. PTFE, PPL. Etc.




Diseño seguro del fuego

Las vávulas de bola aseguran el paso del 100% de la prueba segura del fuego. Como la vávula de bola aplica diseño sellado dos vía los sellos del anillo o y la junta herida espiral del grafito del metal. Cuando la válvula se quema, los materiales nos-metálico tales como sellos del asiento de PTFE, juntas, sellos del anillo o, etc de goma serán dañados, mientras tanto la capa externa de junta herida espiral del grafito del metal proporciona un sello secundario. Cuando se quema el asiento suave, el asiento del metal formará automáticamente un sello del metal con la bola debajo de la impulsión de la primavera que controlará con eficacia la salida interna y la salida externa. El diseño de la válvula acuerda completamente con API 607, API 6FA, BS 6755, JB/T 6899 y otros estándares,

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 0





Tronco de la prueba del escape:

El tronco se hace por separado de la bola con el T-tipo integral hombro de la ronda, conservado por suave. (otros diseños están disponibles a petición)



Dispositivo antiestático:

La primavera más el tipo dispositivo antiestático del grafito se aplica entre la bola, el tronco, el reborde de la glándula y el cuerpo para guardar la continuidad eléctrica entre todos los componentes metálicos. Y asegure la resistencia más baja que el requisito más severo del servicio.



Dispositivo de la inyección de la grasa

Para DN150 (NPS 6) y más grandes el tronco y el asiento de válvula se proporcionan un dispositivo de aislamiento de la inyección de la grasa, para DN125 y más pequeño, podemos proporcionar el dispositivo de aislamiento de la inyección de la grasa según requisitos de cliente. Cuando el anillo o se daña accidentalmente, por el sellante inyectado selló para prevenir los medios a través de los escapes del anillo y del tronco del asiento de válvula.

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 1





Opciones de aislamiento

Asiento suave: Sello metal sobre metal del anillo o

Lacre confiable de la estructura simple aplicable al esfuerzo de torsión bajo de aislamiento confiable de partículas hacer frente al alto de los clientes

bajo costo del uso amplio. condiciones de los medios que sellan confiabilidad y requisitos bajos del esfuerzo de torsión

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 2





BLOQUE Y CORRIMIENTO DOBLES (DBB)

Cuando la bola está en la posición cerrada, cada asiento aísla el medio de proceso independientemente al mismo tiempo entre la corriente arriba/abaja y cavidad de cuerpo, permite el sangrar de la presión atrapada de la cavidad (DBB) a través de la válvula del dren y de respiradero. El bloque doble y la función de corrimiento permiten limpiar la válvula con un chorro de agua bajo presión y verificar que el asiento está sellando correctamente.

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 3



AISLAMIENTO Y CORRIMIENTO DOBLES (DIB)

El asiento doble del efecto del pistón, la presión media, contra la corriente y rio abajo así como en la cavidad de cuerpo, crea un empuje resultante que empuje el anillo del asiento contra la bola, válvula con los anillos dobles del asiento del efecto del pistón requieren un alivio de presión de la cavidad reducir la acumulación de la presión excesiva en la cavidad de cuerpo.

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 4









La bola es fijada por el muñón y el tronco para &smaller de la talla 4”.      Ayuda de la placa del muñón para la talla 6” y más grande



Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 5









Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 6



Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 7

Vávula de bola montada muñón doble del aislamiento de la caja fuerte del fuego 8
