Datos del producto:
|
Material del cuerpo: | CF8 | Material de Seat: | PTFE |
---|---|---|---|
Poder: | Actuador de la vuelta de la primavera | Conexión: | Reborde doble |
Tamaño de la válvula: | el 1/2 " ~8" | Medio: | Gas de aceite del agua |
Alta luz: | Vávula de bola actuada neumática del cuerpo CF8,Vávula de bola actuada neumática del reborde,8" bola actuada neumática Valvealve |

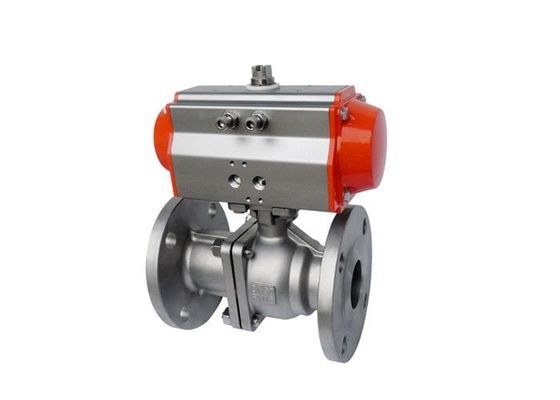

La vávula de bola actuada neumática industrial del reborde SS riega la válvula de control WCB rotatoria
Descripción:
Vávula de bola actuada y opciones actuadas de la válvula de mariposa de nosotros ayudar a automatizar comenzar y la detención de flujos. Cuando están juntados con un solenoide, los actuadores neumáticos también pueden producir el esfuerzo de torsión para mover los cilindros o bastante esfuerzo de torsión para accionar los pequeños dispositivos eléctricos. Para crear un diseño a prueba de averías, considere una válvula actuada primavera-vuelta que utilice el aire para ayudar a actuar una válvula en una dirección y primaveras para ayudar a actuar en la dirección contraria.
Especificaciones
Ventaja
1. Fácil actuar, abrirse y cerrarse rápidamente, de muy abierto a lleno apagado mientras ° girado 90, fácil controlar sobre distancias largas.
2. el mantenimiento es conveniente, la vávula de bola es simple en estructura, el anillo de cierre es generalmente activo, y es conveniente desmontar y substituir.
3. Cuando completamente está abierta o cerrada completamente, la superficie de aislamiento de la bola y el asiento de válvula se aísla del medio. Cuando el medio pasa, no causará la erosión de la superficie de aislamiento de la válvula.
Datos técnicos
No. el ordenar temporario doble del actuador neumático.
Doble Actuación |
Modelo No | Esfuerzo de torsión (5.5Bar) |
ACTO 042D | 8.4Nm | |
ACTO 050D | 18.3Nm | |
ACTO 063D | 32.2Nm | |
ACTO 075D | 64Nm | |
ACTO 090D | 101Nm | |
ACTO 100D | 146Nm | |
ACTO 115D | 236Nm | |
ACTO 125D | 305Nm | |
ACTO 145D | 478Nm | |
ACTO 160D | 624Nm | |
ACTO 190D | 1185Nm | |
ACTO 210D | 1447Nm | |
ACTO 240D | 2126Nm | |
ACTO 270D | 3229Nm | |
ACTO 300D | 4197Nm | |
ACTO 350D | 6283Nm | |
ACTO 400D | 8953Nm |
Parámetro de la vávula de bola (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo el estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Más selección
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación de efecto simple del doble | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador |
