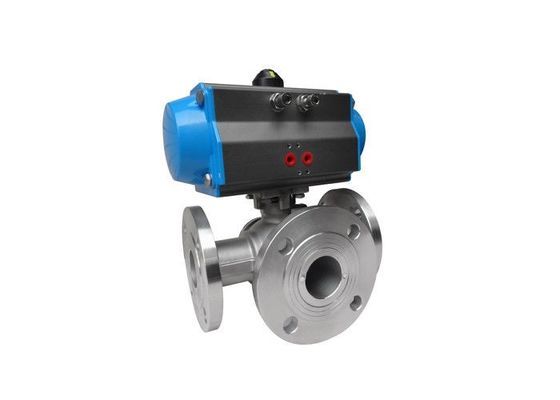

Válvula actuada neumática de efecto simple de 3 maneras, ISO5211 neumático encendido de la válvula

Estoy en línea para chatear ahora

Válvula actuada neumática de efecto simple de 3 maneras, ISO5211 neumático encendido de la válvula

Válvula actuada neumática de efecto simple de 3 maneras, ISO5211 neumático encendido de la válvula
Válvula actuada neumática de efecto simple de 3 maneras, ISO5211 neumático encendido de la válvula

Ampliación de imagen :  Válvula actuada neumática de efecto simple de 3 maneras, ISO5211 neumático encendido de la válvula

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: OEM
Certificación: CE&ISO
Número de modelo: OEM
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Precio: negotiation
Detalles de empaquetado: Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas
Tiempo de entrega: 5~25 días del trabajo
Condiciones de pago: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Capacidad de la fuente: 500pcs/Mon

Válvula actuada neumática de efecto simple de 3 maneras, ISO5211 neumático encendido de la válvula

descripción
Material del cuerpo: CF8 Material de Seat: PTFE
Poder: Actuador de la vuelta de la primavera Conexión: Reborde doble
Tamaño de la válvula: el 1/2 " ~8" Medio: Gas de aceite del agua
Alta luz:

Válvula actuada neumática de efecto simple de 3 maneras

,

Neumático de efecto simple encendido de la válvula

,

ISO5211 neumático encendido de la válvula

Válvula actuada neumática de efecto simple de vuelta de 3 maneras de la primavera en apagado la válvula


Especificaciones


  • Actuador neumático de la vuelta cuarta rotatoria del diseño de estante y del piñón
  • Versión temporaria o de la primavera doble de la vuelta
  • Interfaces de ISO5211, de DIN3337 y de Namur para el fácil montaje a la válvula, caja de interruptor de límite y posicionador
  • Conveniente para el uso interior y al aire libre
  • Salida del esfuerzo de torsión de 3Nm a 13,024Nm (versión de DA) y a 4Nm a 6,584Nm (versión del SENIOR)
  • Vivienda de la aleación de aluminio con el piñón niquelado
  • Ángulo el 90° del viaje con el ajuste de la parada del viaje del ± 5℃
  • Presión de funcionamiento a partir 2 de la barra de la barra hasta 8 en la temperatura de -20℃ a +80℃


Ventaja



1. La resistencia flúida, el coeficiente de resistencia del tubo con la misma longitud es igual.
2. Estructura simple, tamaño pequeño, peso ligero.
3. El plástico ampliamente utilizado de la válvula de lacre del material cercano y confiable de la superficie, sellando, y ha sido ampliamente utilizado en el sistema del vacío.
4. Fácil actuar, abriéndose y cerrándose rápidamente, desde completamente abierto a cerrado completamente mientras el ° de la rotación 90, para facilitar teledirigido.
5. El mantenimiento fácil, vávula de bola simple, sellos es generalmente actividades, el reemplazo del retiro es más conveniente.
6. En el completamente abierto o completamente cerrado, la superficie de aislamiento y la bola y el asiento dieléctricos del aislamiento, con los medios, no causarán la erosión de la superficie de lacre de la válvula.


Datos técnicos
 No. el ordenar de efecto simple del actuador neumático.

Válvula actuada neumática de efecto simple de 3 maneras, ISO5211 neumático encendido de la válvula 0

Modelo No Esfuerzo de torsión (6Bar)
Ábrase Cierre
ACTO 050S 13.2Nm 6.7Nm
ACTO 063S 24.1Nm 11.1Nm
ACTO 075S 47.7Nm 22.1Nm
ACTO 090S 73.1Nm 36.7Nm
ACTO 100S 109Nm 50.7Nm
ACTO 115S 176Nm 82Nm
ACTO 125S 227Nm 105Nm
ACTO 145S 357Nm 165Nm
ACTO 160S 456Nm 224Nm
ACTO 190S 871Nm 379Nm
ACTO 210S 1000Nm 521Nm
ACTO 240S 1423Nm 721Nm
ACTO 270S 2345Nm 1060Nm
ACTO 300S 2956Nm 1460Nm
ACTO 350S 4247Nm 2346Nm
ACTO 400S 6559Nm 2624Nm

Parámetro de la vávula de bola 150LB (el 1/2 " ~8")

Válvula actuada neumática de efecto simple de 3 maneras, ISO5211 neumático encendido de la válvula 1

Presión Tamaño φD L φE φB φC T f
Class150 el 1/2” 13 108 89 60,5 35 11,5 1,6
3/4" 19 117 98 70 43 11,5 1,6
1" 25 127 108 79,5 51 12 1,6
1 1/4" 32 140 117 89 64 13 1,6
1 1/2” 38 165 127 98,5 73 15 1,6
2" 51 178 152 120,5 92 16 1,6



Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo el estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión



Más selección


Estándar ANSI GB JIS Estruendo
Presión 150LB/300LB PN16/PN25/PN40 10K/20K PN16/PN40
Válvula Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Actuador 1) (Vuelta de la primavera) 2) actuación de efecto simple del doble
Accesorios 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador
