Datos del producto:
|
Material: | Acero inoxidable de TP316L | Tipo de conexión: | Edns roscado |
---|---|---|---|
Tamaño: | 2 | Aleación: | T304 o T316L |
Estándar: | 3A ASME BPE | Estilo: | Válvula de mariposa |
Alta luz: | 2" válvulas de mariposa sanitarias,Válvulas de mariposa sanitarias sin reducción en la sección de paso,EPDM asientan las válvulas de mariposa sanitarias |

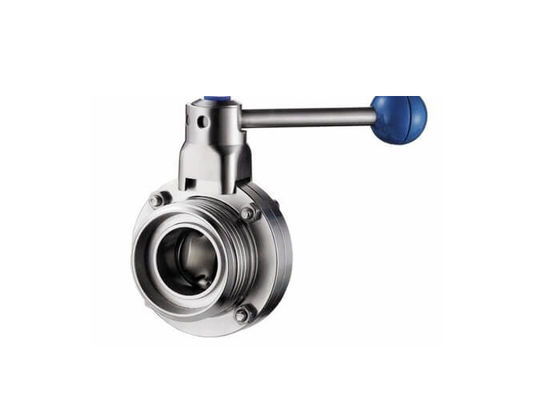

2" sin reducción en la sección de paso válvulas de mariposa sanitarias con la manija del tirón, tipo manual
Características:
Es un tipo manual válvula de mariposa sanitaria con el hilo/los extremos de hilo, que es ampliamente utilizado en los sistemas de instalación de tubos del proceso para el aislamiento y el control. Esta válvula de mariposa actúa manualmente.
Especificaciones:
Tamaños disponibles: el 1/2” a 4" (el 1/2”, 3/4", 1", 1 1/2”, 2", 2 1/2”, 3", 4"); DN15 - DN100 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
Material: El cuerpo de válvula y el material del disco pueden ser AISI 304 o AISI 316L, 304L y 316 materiales están disponibles a petición.
Presión de trabajo máxima: 145psi (10bar) para DN25/1” - DN100/4”; 116psi (8bar) para DN125/5” - DN150/6”; 73psi (5bar) para DN200/8” - DN300/12”.
Gama de temperaturas: 14 ~ 248°F (- 10 ~ 120°C) con el asiento de EPDM, -58 ~ 356°F (- 50 ~ +180°C) con el asiento de VMQ (silicón).
Operación: manija del tirón de 4 posiciones como las demostraciones de la foto del producto
Conexiones de extremo: hilo/hilo
Tratamiento superficial: Ra 16 ~ los 32µin (0,4 ~ los 0.8µm), Ra los 32µin es el defecto.
Opciones:
El cuerpo de válvula y el material del disco pueden ser AISI 304 o AISI 316L, 304L y 316 materiales están disponibles a petición.
El asiento y la junta pueden ser EPDM, VMQ (silicón) o Viton (FPM), todo que cumple con FDA 21CFR177.2600.
La conexión de extremo se puede extremo-ser soldada con autógena, tri abrazadera sanitaria, roscado, ensanchar, Yo-línea u otras a petición.
Manijas: manija del tirón de 4 posiciones; manija de la multi-posición con la cubierta plástica o en acero inoxidable puro.
Descripciones:
Acero | El producto mojó las piezas de acero | AISI 304 o 316L | Proporcionado informe de inspección material |
Otras piezas de acero | AISI 304 | ||
Material del sello | Estándar | EPDM | Todos los materiales del sello cumplen con FDA 21CFR117.2600 |
Opciones | VMQ/Viton (FPM) | ||
Presión | Presión de funcionamiento | ≤145psi (10bar) | |
Presión de la fuente para el actuador del aire | 70 ~ 116psi (5 ~ 8bar) | ||
Temperatura | Temperatura de trabajo |
EPDM: 14 ~ 248°F (- 10 ~ 120°C) VMQ (silicón): -58 ~ 356°F (- 50 ~ +180°C) Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C) |
|
Temperatura de la esterilización | 150°C (302°F), minuto del máximo 20 | ||
Tratamiento superficial | Tratamiento de la superficie interior | Ra 16 ~ los 32µin (0,4 ~ los 0.8µm) | |
Tratamiento superficial exterior | Ra 32 ~ los 64µin (0,8 ~ los 1.6µm) | ||
Conexión | Conexiones de extremo: abrazadera extremo-soldada con autógena, sanitaria, varón y haber roscado femenino, ensanchado, Yo-línea u otras a petición. |
Composiciones químicas:
Elementos | 316L (% peso) |
C / Máximo. | 0,035 |
Manganeso/máximo | 2,00 |
P / Máximo | 0,045 |
S / Máximo | 0.005 - 0,017 |
Si/máximo | 1,00 |
Ni | 10.00 - 14,00 |
Cr | 16.00 - 18,00 |
MES | N/A |
FE | Bal. |
Cu | N/A |
N | N/A |
Propiedades mecánicas:
Grado | Resistencia a la tensión (Mpa) |
Fuerza de producción (Mpa) |
Alargamiento (%) |
Dureza (HRB) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
Garantía de calidad:
1. Controlado material y trabajado a máquina exacto.
2. soldado con autógena fácilmente
3. cabido rápidamente para arriba
4. alto resistente a la corrosión
5. vida de servicio larga
6. sistema de la acción de seguridad.
7. Empaquetado bien
8. rápidamente entregado
9. final superficial: #180 arena, arena #320
Usos:
Las válvulas sanitarias de acero inoxidables de NYHAU son aplicables a una amplia gama de industrias fabriles:
1. Comida y bebida
2. Lechería
3. Vino y cervecería
4. Cosmético
5. Farmacia
6. Biotecnología
