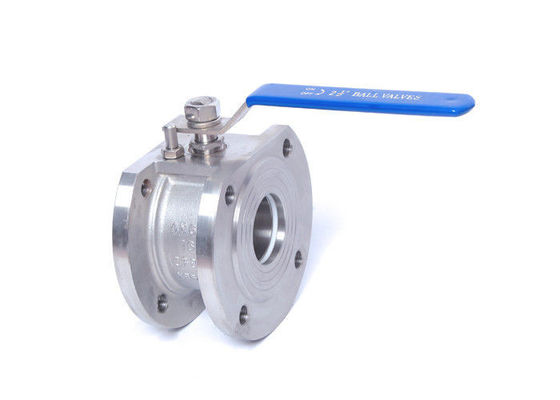

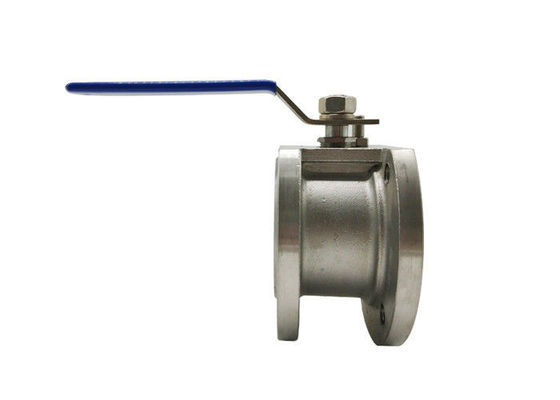

la oblea de la manija 1pc ensanchó presión normal de la vávula de bola de la vávula de bola PTFE PPL Seat Italia
VÁVULA DE BOLA DE LA OBLEA
las vávulas de bola de la oblea se adaptan idealmente a los usos donde está en un premio proporcionar el espacio más todas las ventajas de la vávula de bola ensanchada mientras que reduce el coste y el peso. La válvula se puede instalar entre los rebordes con la ayuda de pernos.
Nuestra vávula de bola de la oblea es normalmente diseño y tipo de una sola pieza de la bola de flotación, y está disponible en molde y la construcción forjada de tamaños que se extienden de DN15 a DN 100, en #150 al grado de la presión #900.
Características generales
Vávula de bola de Italia
Estándares aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
- Prueba incombustible: GB/T13927 - 1992
Gama de tallas:
- DN15 ~ DN200
Presión nominal:
- Contruction 1,6 ~ MPa 4,0
Límite de la temperatura:
- °C 20 ~ °C 350
El tipo vávulas de la oblea de bola (o llamó “Italia” tipo fino estupendo vávulas de bola) se utiliza en el equipo de la tubería en la condición de PN1.0~2.5MPa, trabajando la temperatura de 29~180℃ (el anillo de cierre es RPTFE) o 29~180℃ (el anillo de cierre es polifenileno de PPL), para alcanzar para cortar o para conectar el medio en la tubería. El medio aplicable, tal como agua, vapor, aceite, ácido nítrico, ácido acético, carbamida, o medio del oxidizability se puede aplicar conforme al material de la válvula de la diferencia adoptó.
| Unidad: milímetro |
| Presión |
Tamaño |
L |
D |
D1 |
D2 |
| PN16 |
15 |
35 |
95 |
65 |
45 |
| 20 |
38 |
105 |
75 |
55 |
| 25 |
42 |
115 |
85 |
65 |
| 32 |
50 |
135 |
100 |
78 |
| 40 |
62 |
145 |
110 |
85 |
| 50 |
72 |
160 |
125 |
100 |
| 65 |
95 |
180 |
140 |
120 |
| 80 |
118 |
195 |
160 |
135 |
| 100 |
140 |
215 |
180 |
155 |
| 125 |
195 |
245 |
210 |
185 |
| 150 |
225 |
280 |
240 |
210 |
| 200 |
275 |
335 |
295 |
265 |
Uso
La vávula de bola de la oblea puede ser ampliamente utilizada en el petróleo, sustancia química, metalurgia, central eléctrica, industria ligera y otros los campos para ajustar o para cortar automáticamente el aceite, agua, gas y pulpa o líquido fibroso.
Fuerza
1. Sople hacia fuera el diseño del tronco de la prueba
2. Diseño portuario completo
3. Postizo de montaje directo ISO5211
4. Estándar del reborde: GB
5. Diversos materiales de aislamiento y opciones de acero de carbono
6. Estructura de la vávula de bola de la oblea simple, tamaño pequeño, ligero.
Selection modelo
Vávula de bola de la oblea
| Modelo No |
Presión de funcionamiento
/Mpa |
Temperatura aplicable
/℃ |
Medio aplicable |
| Q71F-16P |
1,6 |
PTFE≤150
PPL≤250 |
Nitrose |
| Q71F-25P |
2,5 |
Nitrose |
| Q71F-16Ti |
1,6 |
Medio corrosivo oxidante |
| Q71F-25Ti |
2,5 |
Medio corrosivo oxidante
|
