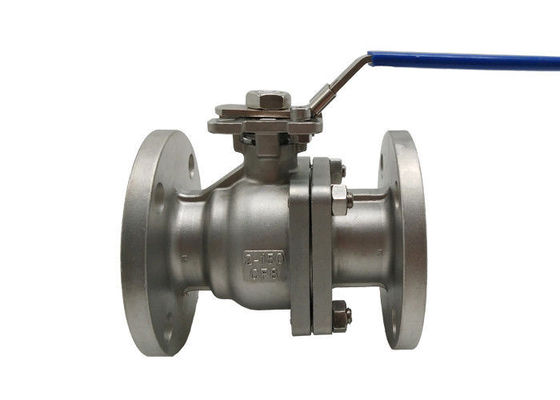

Vávula de bola ensanchada de acero inoxidable estándar del ANSI 150LB CF8

Estoy en línea para chatear ahora

Vávula de bola ensanchada de acero inoxidable estándar del ANSI 150LB CF8

Vávula de bola ensanchada de acero inoxidable estándar del ANSI 150LB CF8
Vávula de bola ensanchada de acero inoxidable estándar del ANSI 150LB CF8 Vávula de bola ensanchada de acero inoxidable estándar del ANSI 150LB CF8

Ampliación de imagen :  Vávula de bola ensanchada de acero inoxidable estándar del ANSI 150LB CF8

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: OEM
Certificación: API ISO Ts CE
Número de modelo: OEM
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Precio: Negotiable
Detalles de empaquetado: Caja de la madera contrachapada
Tiempo de entrega: 7-30 días del trabajo
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 10000PCS/MOUTH

Vávula de bola ensanchada de acero inoxidable estándar del ANSI 150LB CF8

descripción
Válvula: CF8 Bola: CF8
Material de Seat: PTFE Tamaño: el 1/2 " ~8"
Estándar: ANSI estructura: Puerto lleno
Alta luz:

Vávula de bola ensanchada de acero inoxidable 150LB

,

Vávula de bola ensanchada de acero inoxidable CF8

,

Vávula de bola ensanchada estándar del ANSI

Vávula de bola ensanchada de acero inoxidable de la clase 150LB CF8 2 pulgadas que actúan por la manija



Especificaciones



el ANSI completo de acero inoxidable 150# del puerto de 2 pedazos ensanchó las vávulas de bola se diseña para los usos químicos e industriales generales. Estas válvulas del molde de la inversión ofrecen el esfuerzo de torsión de funcionamiento bajo con la manija de cierre-fijación de la vuelta cuarta. La eliminación de la manija permite el fácil montaje de actuadores eléctricos o neumáticos con el postizo de montaje directo del estándar industrial ISO5211. Esto asegura la alineación de eje de la precisión y elimina la necesidad de soportes y de acoplamientos adicionales. El diseño triple del sello del tronco es vivo-cargado y autoajustable, compensando desgaste, la presión, y fluctuaciones de la temperatura. Todas las válvulas se prueban por API 598.

Puerto lleno para el flujo sin restricción
Cuerpo de acero inoxidable 316, bola y tronco
Sople hacia fuera el tronco de la prueba
Los asientos de la bola de RTFE amplían vida de ciclo y reducen el esfuerzo de torsión
Diseño triple del sello del tronco de RTFE/Viton, Live Loaded
Manija de fijación del cierre (Padlockable)
Postizo de montaje directo listo ISO5211 del actuador
Diseño antiestático



Presión Tamaño φD L φE φB φC T f N-φh H H1 W M P
Class150 el 1/2” 13 108 89 60,5 35 11,5 1,6 4-16 48 79 135 9 9
3/4" 19 117 98 70 43 11,5 1,6 4-16 53 84 135 9 9
1" 25 127 108 79,5 51 12 1,6 4-16 64 95 170 11 11
1 1/4" 32 140 117 89 64 13 1,6 4-16 71 103 170 11 11
1 1/2” 38 165 127 98,5 73 15 1,6 4-16 76 111 200 14 14
2" 51 178 152 120,5 92 16 1,6 4-19 85 120 200 14 14
2 1/2” Más especificaciones, nos entran en contacto con libremente
3"
4"
5"
6"
8"


Brevemente introducción



La estructura de la vávula de bola de flotación está flotando. Bajo acción de la presión media, la bola puede generar una ciertas dislocación y prensa contra la superficie de aislamiento en el extremo del mercado para asegurar el lacre del extremo del mercado.
La vávula de bola de flotación tiene una estructura simple y un buen funcionamiento del lacre, pero la carga de la bola sujetada al medio de trabajo se transmite todo al anillo de cierre del mercado, así que es necesario considerar si el material del anillo de cierre puede soportar la cantidad de trabajo del medio esférico. Esta estructura es ampliamente utilizada en vávulas de bola de la presión media y baja.



La fuerza de la vávula de bola

1. La resistencia flúida es pequeña, y la vávula de bola sin reducción en la sección de paso está casi sin resistencia del flujo.


2. Estructura simple, tamaño pequeño y ligero.


3. Tiene dos caras de aislamiento, y el material superficial de aislamiento de la vávula de bola es ampliamente utilizado de diversos plásticos, y tiene bueno sellando funcionamiento y puede alcanzar el lacre completo. También ha sido ampliamente utilizado en sistemas del vacío.



Selection modelo



Vávula de bola portuaria llena de flotación 2PC

Estándar ANSI GB JIS Estruendo
Presión 300LB PN16/PN25/PN40 10K/20K PN16/PN40
Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Modelo 1) Alto modelo de la manija del modelo de la plataforma 2)
