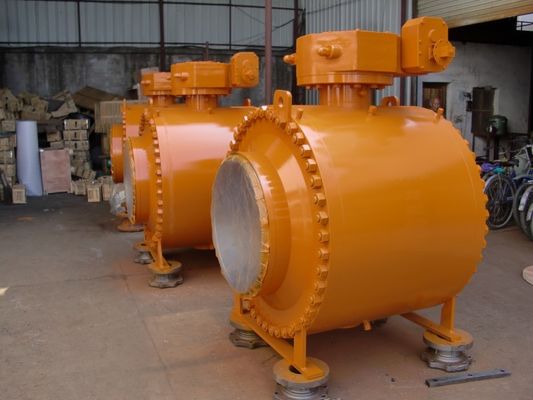

Vávula de bola de corrimiento del bloque del doble API607, vávula de bola lateral de la entrada de WCB

Bloque doble y entrada de corrimiento del lado de la vávula de bola

CARACTERÍSTICAS DEL DISEÑO ESPECIALES
Para que el uso específico y más exigente garantice la confiabilidad del paquete submarino para la duración entera de la vida con el mantenimiento cero (hasta 30 años), incluya las características del diseño especiales:

Cuerpo-a-cierre de aislamiento/Cuerpo-a-capo del metal primario por el anillo de la junta del metal (tipo de BX)
Barrera múltiple en sistema del lacre del tronco y tronco del metal primario que sella a petición para el servicio severo.
Lacre metal sobre metal entre la bola y Seat (TCC cubierto) con 0 funcionamientos de la salida (TARIFA A) para el servicio flúido.
sellos No-elastoméricos (PTFE-PEEK) compatibles con la mayoría de los medios severos, convenientes para el servicio de la purga más allá de -29°C y sin riesgo de degradación gradual.
Protección interna en todas las áreas de aislamiento y superficies críticas por la capa de la soldadura N06625; cladded completamente a petición para el servicio severo.
Respiradero y arreglo de los boquetes con la barrera del metal primario y la soldadura del sello.

Datos de diseño

Estándar de diseño: API 6D, DIN3357-1, EN12516-1

Estándar cara a cara: API6D, ASME B16.10, DIN3202

Estándar de conexión: ASME B 16,5, ASME B16.47, ESTRUENDO 2543/4, ASME B 16,25

Prueba y examinar estándar: API 6D, API 598

Temperatura de trabajo: -196℃~610℃

Tipo de conexión: RF, RTJ, FF, BW.BSPT, NPT

Ambiente amargo: NACE MR0175

La vávula de bola montada muñón es conveniente para usar en diversas clases de tuberías de la clase 150 para clasificar 2500, PN16~PN160, JIS 10K~ JIS 20K para cortar o para girar el medio de la tubería, cuyo los tipos de la operación incluyen los actuadores del engranaje de gusano, del manul, pneumactic o eléctricos, siendo adentro general de la conexión del reborde, y de la conexión de extremo de la soldadura a tope también.

Diseño seguro del fuego

Las vávulas de bola aseguran el paso del 100% de la prueba segura del fuego. Como la vávula de bola aplica diseño sellado dos vía los sellos del anillo o y la junta herida espiral del grafito del metal. Cuando la válvula se quema, los materiales nos-metálico tales como sellos del asiento de PTFE, juntas, sellos del anillo o, etc de goma serán dañados, mientras tanto la capa externa de junta herida espiral del grafito del metal proporciona un sello secundario. Cuando se quema el asiento suave, el asiento del metal formará automáticamente un sello del metal con la bola debajo de la impulsión de la primavera que controlará con eficacia la salida interna y la salida externa. El diseño de la válvula acuerda completamente con API 607, API 6FA, BS 6755, JB/T 6899 y otros estándares,

BLOQUE Y CORRIMIENTO DOBLES (DBB)

Cuando la bola está en la posición cerrada, cada asiento aísla el medio de proceso independientemente al mismo tiempo entre la corriente arriba/abaja y cavidad de cuerpo, permite el sangrar de la presión atrapada de la cavidad (DBB) a través de la válvula del dren y de respiradero. El bloque doble y la función de corrimiento permiten limpiar la válvula con un chorro de agua bajo presión y verificar que el asiento está sellando correctamente.

AISLAMIENTO Y CORRIMIENTO DOBLES (DIB)

El asiento doble del efecto del pistón, la presión media, contra la corriente y rio abajo así como en la cavidad de cuerpo, crea un empuje resultante que empuje el anillo del asiento contra la bola, válvula con los anillos dobles del asiento del efecto del pistón requieren un alivio de presión de la cavidad reducir la acumulación de la presión excesiva en la cavidad de cuerpo.

Tronco de la prueba del escape:

El tronco se hace por separado de la bola con el T-tipo integral hombro de la ronda, conservado por suave. (otros diseños están disponibles a petición)

Dispositivo antiestático:

La primavera más el tipo dispositivo antiestático del grafito se aplica entre la bola, el tronco, el reborde de la glándula y el cuerpo para guardar la continuidad eléctrica entre todos los componentes metálicos. Y asegure la resistencia más baja que el requisito más severo del servicio.

Dispositivo de la inyección de la grasa

Para DN150 (NPS 6) y más grandes el tronco y el asiento de válvula se proporcionan un dispositivo de aislamiento de la inyección de la grasa, para DN125 y más pequeño, podemos proporcionar el dispositivo de aislamiento de la inyección de la grasa según requisitos de cliente. Cuando el anillo o se daña accidentalmente, por el sellante inyectado selló para prevenir los medios a través de los escapes del anillo y del tronco del asiento de válvula.

Opciones de aislamiento

Asiento suave: Sello metal sobre metal del anillo o

Lacre confiable de la estructura simple aplicable al esfuerzo de torsión bajo de aislamiento confiable de partículas hacer frente al alto de los clientes

bajo costo del uso amplio. condiciones de los medios que sellan confiabilidad y requisitos bajos del esfuerzo de torsión

Material principal

La bola es fijada por el muñón y el tronco para &smaller de la talla 4”.      Ayuda de la placa del muñón para la talla 6” y más grande
