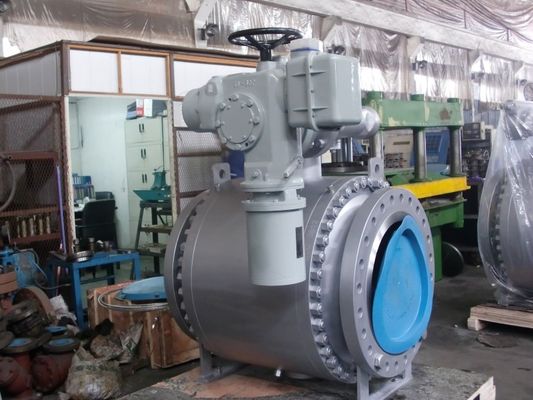

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico

Estoy en línea para chatear ahora

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico
Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico

Ampliación de imagen :  Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: OEM
Certificación: API6D,API607
Número de modelo: OEM
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Precio: 300USD
Detalles de empaquetado: Casos de Polywood
Tiempo de entrega: 2-15weeks
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 PC por año

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico

descripción
Tamaño: NPS 2" a 60" presión: 150LB a 2500LB
Gama de temperaturas: Temperatue bajo de -196℃~610℃, temperatura normal y temperatura alta Material del cuerpo y del ajuste: Acero de molde, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A35
Material de Seat: PTFE, RPTFE, DEVLON, Molon, OJEADA, metal Seat Lacre del cuerpo y del tronco: Anillo o (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), embalaje espiral de la junta de la herida (g
Alta luz:

vávula de bola montada muñón lateral de la entrada

,

Vávula de bola montada muñón del API 607

,

Vávula de bola del muñón con el actuador eléctrico

Tipo lateral del muñón de la vávula de bola de la entrada con el actuador eléctrico





Tipo de la vávula de bola Diseño y fabricación Cara a cara/extremo a terminar Dimensiones del reborde Grado de la temperatura de la presión Inspección y prueba
Parta la vávula de bola del reborde BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Vávula de bola fija del reborde API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Material principal

Material del cuerpo Material del ajuste Material del sello Junta/embalaje
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, ETC PTFE, RPTFE, OJEADA, PPL, ETC. GRAFITO. PTFE, PPL. Etc.




Usos críticos
Manantial; Líneas de flujo
Válvulas de la tubería
Canalización vertical-ESDV

Gas sobre las válvulas del aceite (gobiernos)

Válvulas de escape (BDV)

Válvulas del cierre (SDV)

Aislamiento de la trampa del raspador

Válvulas de proceso

SSIV

ROV

HIPPS

Submarino

Criogénico (GASERO, regas)
Baja temperatura

El golpear ligeramente caliente

Avance lento

Trampa del raspador

Válvulas que cambian

Válvulas dosificadoras
Cierre rápido (< 1="" sec=""> mezcla de la arena de aceite
Temperatura alta
Válvulas enterradas/subterráneos



Datos de diseño

Estándar de diseño: API 6D, DIN3357-1, EN12516-1

Estándar cara a cara: API6D, ASME B16.10, DIN3202

Estándar de conexión: ASME B 16,5, ASME B16.47, ESTRUENDO 2543/4, ASME B 16,25

Prueba y examinar estándar: API 6D, API 598

Temperatura de trabajo: -196℃~610℃

Tipo de conexión: RF, RTJ, FF, BW.BSPT, NPT

Ambiente amargo: NACE MR0175



BLOQUE Y CORRIMIENTO DOBLES (DBB)

Cuando la bola está en la posición cerrada, cada asiento aísla el medio de proceso independientemente al mismo tiempo entre la corriente arriba/abaja y cavidad de cuerpo, permite el sangrar de la presión atrapada de la cavidad (DBB) a través de la válvula del dren y de respiradero. El bloque doble y la función de corrimiento permiten limpiar la válvula con un chorro de agua bajo presión y verificar que el asiento está sellando correctamente.

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico 0



AISLAMIENTO Y CORRIMIENTO DOBLES (DIB)

El asiento doble del efecto del pistón, la presión media, contra la corriente y rio abajo así como en la cavidad de cuerpo, crea un empuje resultante que empuje el anillo del asiento contra la bola, válvula con los anillos dobles del asiento del efecto del pistón requieren un alivio de presión de la cavidad reducir la acumulación de la presión excesiva en la cavidad de cuerpo.

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico 1



Dispositivo antiestático:

La primavera más el tipo dispositivo antiestático del grafito se aplica entre la bola, el tronco, el reborde de la glándula y el cuerpo para guardar la continuidad eléctrica entre todos los componentes metálicos. Y asegure la resistencia más baja que el requisito más severo del servicio.



Tronco de la prueba del escape:

El tronco se hace por separado de la bola con el T-tipo integral hombro de la ronda, conservado por suave. (otros diseños están disponibles a petición)



Dispositivo de la inyección de la grasa

Para DN150 (NPS 6) y más grandes el tronco y el asiento de válvula se proporcionan un dispositivo de aislamiento de la inyección de la grasa, para DN125 y más pequeño, podemos proporcionar el dispositivo de aislamiento de la inyección de la grasa según requisitos de cliente. Cuando el anillo o se daña accidentalmente, por el sellante inyectado selló para prevenir los medios a través de los escapes del anillo y del tronco del asiento de válvula.

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico 2





La bola es fijada por el muñón y el tronco para &smaller de la talla 4”. Ayuda de la placa del muñón para la talla 6” y más grande

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico 3

Opciones de aislamiento

Asiento suave: Sello metal sobre metal del anillo o

Lacre confiable de la estructura simple aplicable al esfuerzo de torsión bajo de aislamiento confiable de partículas hacer frente al alto de los clientes

bajo costo del uso amplio. condiciones de los medios que sellan confiabilidad y requisitos bajos del esfuerzo de torsión

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico 4















Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico 5



Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico 6

Vávula de bola montada muñón lateral de la entrada del API 607 con el actuador eléctrico 7
