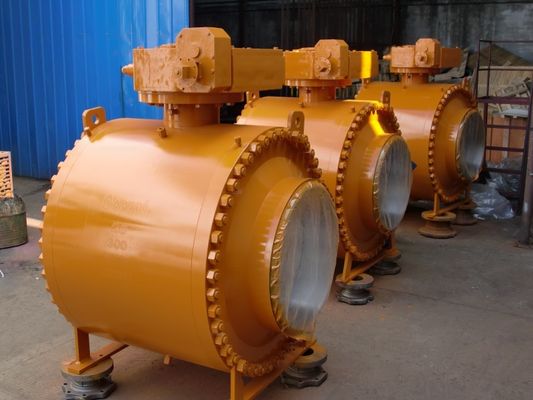

BW termina la vávula de bola montada muñón de PTFE Seat 300LB

BW termina la vávula de bola montada muñón de PTFE Seat 300LB
BW termina la vávula de bola montada muñón de PTFE Seat 300LB BW termina la vávula de bola montada muñón de PTFE Seat 300LB BW termina la vávula de bola montada muñón de PTFE Seat 300LB BW termina la vávula de bola montada muñón de PTFE Seat 300LB

Ampliación de imagen :  BW termina la vávula de bola montada muñón de PTFE Seat 300LB

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: OEM
Certificación: API6D,API607
Número de modelo: OEM
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Detalles de empaquetado: Casos de Polywood
Tiempo de entrega: 2-15weeks
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 PC por año

BW termina la vávula de bola montada muñón de PTFE Seat 300LB

descripción
Tamaño: Tamaño: NPS 2" a 60" presión: 150LB a 2500LB
Gama de temperaturas: Temperatue bajo de -196℃~300℃, temperatura normal y temperatura alta Material del cuerpo y del ajuste: Acero de molde, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A35
Material de Seat: PTFE, RPTFE, DEVLON, Molon, OJEADA, metal Seat Lacre del cuerpo y del tronco: Anillo o (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), embalaje espiral de la junta de la herida (g
Alta luz:

Vávula de bola montada muñón 300LB

,

Vávula de bola montada muñón de PTFE Seat

,

BW termina la vávula de bola montada muñón

Bloque doble y extremos de corrimiento de la entrada 300LB BW del lado de la vávula de bola





Podemos a las vávulas de bola del muñón de la entrada del lado de oferta diseñadas para ajustarse al estándar de la válvula del API 6D para cumplir los requisitos de usos de la válvula del petróleo y gas terrestre y costero, del refino y del proceso de petróleo, y de las industrias petroquímicas.

Las válvulas laterales de la entrada se diseñan como las válvulas del servicio, capaces robustos, severos de soportar la operación en de alta presión (ANSI #2500) y proporcionar cero constante y confiable apagada. Estas válvulas son las ideales para los usos del cierre de emergencia para el servicio del hidrocarburo.

DISEÑO Y CARACTERÍSTICAS

Estándar de diseño: Especificación del API 6D para las válvulas de la tubería (bola)

Tamaños estándar: DN25 a DN 600, 1" a 24", completo y reducido diámetro interior (tamaños más grandes a petición)

Grado de la presión: Thro del ANSI 150 al grado completo del ANSI 2500

Gama de temperaturas: -196°C a +500°

Estándares de Firesafe: Especificación del API 6FA para la prueba de fuego de válvulas

Prueba de escape de Seat: Clase del ISO 5208, o de ANSI/FCI 70-2 V y VI, u otros normas de pruebas internacionales.

Conexión del reborde: Ensanchado a ASME B16.5 (1" a 24") o Buttweld a ASME B16.25

Juntas mecánicas: Diseños y materiales del sello para hacer frente a las especificaciones del cliente (dependientes en el uso)

Reborde superior: ISO 5211

Operación: Operación con la caja de cambios o automático manual usando un actuador.

Materiales de la construcción: acero de carbono, acero inoxidable, duplex y acero inoxidable a dos caras estupendo, Inconel, Monel, Hastelloy, Incoloy y la mayoría del disponible en el comercio forjados/materiales de la barra.



Dispositivo de la inyección de la grasa

Para DN150 (NPS 6) y más grandes el tronco y el asiento de válvula se proporcionan un dispositivo de aislamiento de la inyección de la grasa, para DN125 y más pequeño, podemos proporcionar el dispositivo de aislamiento de la inyección de la grasa según requisitos de cliente. Cuando el anillo o se daña accidentalmente, por el sellante inyectado selló para prevenir los medios a través de los escapes del anillo y del tronco del asiento de válvula.

BW termina la vávula de bola montada muñón de PTFE Seat 300LB 0



Diseño seguro del fuego

Las vávulas de bola aseguran el paso del 100% de la prueba segura del fuego. Como la vávula de bola aplica diseño sellado dos vía los sellos del anillo o y la junta herida espiral del grafito del metal. Cuando la válvula se quema, los materiales nos-metálico tales como sellos del asiento de PTFE, juntas, sellos del anillo o, etc de goma serán dañados, mientras tanto la capa externa de junta herida espiral del grafito del metal proporciona un sello secundario. Cuando se quema el asiento suave, el asiento del metal formará automáticamente un sello del metal con la bola debajo de la impulsión de la primavera que controlará con eficacia la salida interna y la salida externa. El diseño de la válvula acuerda completamente con API 607, API 6FA, BS 6755, JB/T 6899 y otros estándares,

BW termina la vávula de bola montada muñón de PTFE Seat 300LB 1





Opciones de aislamiento

Asiento suave: Sello metal sobre metal del anillo o

Lacre confiable de la estructura simple aplicable al esfuerzo de torsión bajo de aislamiento confiable de partículas hacer frente al alto de los clientes

bajo costo del uso amplio. condiciones de los medios que sellan confiabilidad y requisitos bajos del esfuerzo de torsión

BW termina la vávula de bola montada muñón de PTFE Seat 300LB 2





BLOQUE Y CORRIMIENTO DOBLES (DBB)

Cuando la bola está en la posición cerrada, cada asiento aísla el medio de proceso independientemente al mismo tiempo entre la corriente arriba/abaja y cavidad de cuerpo, permite el sangrar de la presión atrapada de la cavidad (DBB) a través de la válvula del dren y de respiradero. El bloque doble y la función de corrimiento permiten limpiar la válvula con un chorro de agua bajo presión y verificar que el asiento está sellando correctamente.

BW termina la vávula de bola montada muñón de PTFE Seat 300LB 3



AISLAMIENTO Y CORRIMIENTO DOBLES (DIB)

El asiento doble del efecto del pistón, la presión media, contra la corriente y rio abajo así como en la cavidad de cuerpo, crea un empuje resultante que empuje el anillo del asiento contra la bola, válvula con los anillos dobles del asiento del efecto del pistón requieren un alivio de presión de la cavidad reducir la acumulación de la presión excesiva en la cavidad de cuerpo.

BW termina la vávula de bola montada muñón de PTFE Seat 300LB 4





Tipo de la vávula de bola Diseño y fabricación Cara a cara/extremo a terminar Dimensiones del reborde Grado de la temperatura de la presión Inspección y prueba
Parta la vávula de bola del reborde BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Vávula de bola fija del reborde API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Material principal

Material del cuerpo Material del ajuste Material del sello Junta/embalaje
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, ETC PTFE, RPTFE, OJEADA, PPL, ETC. GRAFITO. PTFE, PPL. Etc.




Datos de diseño

Estándar de diseño: API 6D, DIN3357-1, EN12516-1

Estándar cara a cara: API6D, ASME B16.10, DIN3202

Estándar de conexión: ASME B 16,5, ASME B16.47, ESTRUENDO 2543/4, ASME B 16,25

Prueba y examinar estándar: API 6D, API 598

Temperatura de trabajo: -196℃~610℃

Tipo de conexión: RF, RTJ, FF, BW.BSPT, NPT

Ambiente amargo: NACE MR0175



Característica del diseño

1: Diámetro interior sin reducción en la sección de paso o reducido
2: Estructura corporal de dos piezas o de tres piezas
3: Bloque y corrimiento doble, aislamiento doble y corrimiento (DIB-1&DIB-2)
4: Diseño seguro del fuego (API 607)
5: sistema de la Escape-prueba
6: Diseño antiestático
7: Alivio de la cavidad del uno mismo
8: Prueba de la emisión fugitiva (opcional)







La bola es fijada por el muñón y el tronco para &smaller de la talla 4”.      Ayuda de la placa del muñón para la talla 6” y más grande



BW termina la vávula de bola montada muñón de PTFE Seat 300LB 5









BW termina la vávula de bola montada muñón de PTFE Seat 300LB 6



BW termina la vávula de bola montada muñón de PTFE Seat 300LB 7

BW termina la vávula de bola montada muñón de PTFE Seat 300LB 8
