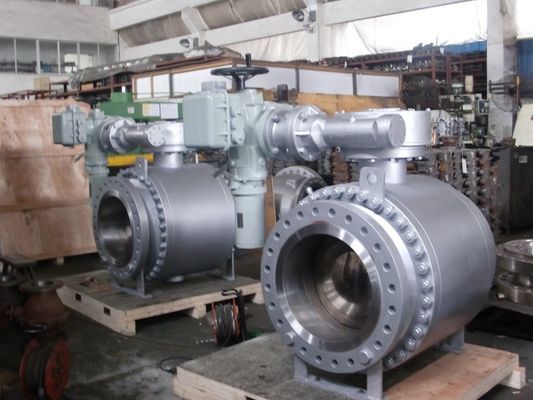

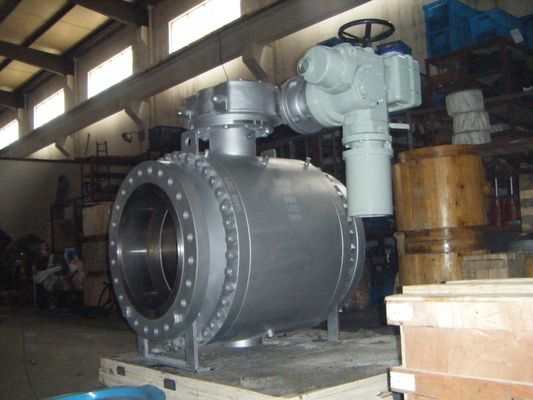

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16

Estoy en línea para chatear ahora

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16
Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16 Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16 Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16

Ampliación de imagen :  Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: OEM
Certificación: API6D,API607
Número de modelo: OEM
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Detalles de empaquetado: Casos de Polywood
Tiempo de entrega: 2-15weeks
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 20000 PC por año

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16

descripción
Tamaño: NPS 2" a 60" presión: 150LB a 2500LB
Gama de temperaturas: Temperatue bajo de -196℃~300℃, temperatura normal y temperatura alta Material del cuerpo y del ajuste: Acero de molde, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A35
Material de Seat: PTFE, RPTFE, DEVLON, Molon, OJEADA, metal Seat Lacre del cuerpo y del tronco: Anillo o (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), embalaje espiral de la junta de la herida (g
Alta luz:

vávula de bola montada muñón 600lb

,

vávula de bola montada muñón de 16 pulgadas

,

Vávula de bola del muñón 600LB

16 pulgadas 600LB tipo vávula del muñón de la entrada del lado de tres pedazos de bola





Vávulas de bola montadas muñón

Nuestro muñón montó las vávulas de bola laterales del alto rendimiento de la entrada, tiene un diseño robusto y se dirige para cumplir estándares internacionales como API 6A, API 6D, ASME B16.34, ISO 17292 y otros a petición. La gama contiene ambo suave, metal o asientos compuestos que se puedan configurar con efecto simple o doble del pistón para proporcionar un bloque doble eficaz y para sangrar (DB&B) en la posición cerrada y, a petición, en abierta.



Material principal

Material del cuerpo Material del ajuste Material del sello Junta/embalaje
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, ETC PTFE, RPTFE, OJEADA, PPL, ETC. GRAFITO. PTFE, PPL. Etc.




Tipo de la vávula de bola Diseño y fabricación Cara a cara/extremo a terminar Dimensiones del reborde Grado de la temperatura de la presión Inspección y prueba
Parta la vávula de bola del reborde BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Vávula de bola fija del reborde API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598





Característica del diseño

1: Diámetro interior sin reducción en la sección de paso o reducido
2: Estructura corporal de dos piezas o de tres piezas
3: Bloque y corrimiento doble, aislamiento doble y corrimiento (DIB-1&DIB-2)
4: Diseño seguro del fuego (API 607)
5: sistema de la Escape-prueba
6: Diseño antiestático
7: Alivio de la cavidad del uno mismo
8: Prueba de la emisión fugitiva (opcional)



Datos de diseño

Estándar de diseño: API 6D, DIN3357-1, EN12516-1

Estándar cara a cara: API6D, ASME B16.10, DIN3202

Estándar de conexión: ASME B 16,5, ASME B16.47, ESTRUENDO 2543/4, ASME B 16,25

Prueba y examinar estándar: API 6D, API 598

Temperatura de trabajo: -196℃~610℃

Tipo de conexión: RF, RTJ, FF, BW.BSPT, NPT

Ambiente amargo: NACE MR0175



Diseño seguro del fuego

Las vávulas de bola aseguran el paso del 100% de la prueba segura del fuego. Como la vávula de bola aplica diseño sellado dos vía los sellos del anillo o y la junta herida espiral del grafito del metal. Cuando la válvula se quema, los materiales nos-metálico tales como sellos del asiento de PTFE, juntas, sellos del anillo o, etc de goma serán dañados, mientras tanto la capa externa de junta herida espiral del grafito del metal proporciona un sello secundario. Cuando se quema el asiento suave, el asiento del metal formará automáticamente un sello del metal con la bola debajo de la impulsión de la primavera que controlará con eficacia la salida interna y la salida externa. El diseño de la válvula acuerda completamente con API 607, API 6FA, BS 6755, JB/T 6899 y otros estándares,

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16 0



BLOQUE Y CORRIMIENTO DOBLES (DBB)

Cuando la bola está en la posición cerrada, cada asiento aísla el medio de proceso independientemente al mismo tiempo entre la corriente arriba/abaja y cavidad de cuerpo, permite el sangrar de la presión atrapada de la cavidad (DBB) a través de la válvula del dren y de respiradero. El bloque doble y la función de corrimiento permiten limpiar la válvula con un chorro de agua bajo presión y verificar que el asiento está sellando correctamente.

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16 1



AISLAMIENTO Y CORRIMIENTO DOBLES (DIB)

El asiento doble del efecto del pistón, la presión media, contra la corriente y rio abajo así como en la cavidad de cuerpo, crea un empuje resultante que empuje el anillo del asiento contra la bola, válvula con los anillos dobles del asiento del efecto del pistón requieren un alivio de presión de la cavidad reducir la acumulación de la presión excesiva en la cavidad de cuerpo.

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16 2



Opciones de aislamiento

Asiento suave: Sello metal sobre metal del anillo o

Lacre confiable de la estructura simple aplicable al esfuerzo de torsión bajo de aislamiento confiable de partículas hacer frente al alto de los clientes

bajo costo del uso amplio. condiciones de los medios que sellan confiabilidad y requisitos bajos del esfuerzo de torsión

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16 3



La bola es fijada por el muñón y el tronco para &smaller de la talla 4”. Ayuda de la placa del muñón para la talla 6” y más grande

Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16 4













Vávula de bola montada muñón suave de la pulgada 600LB de Seat 16 5
