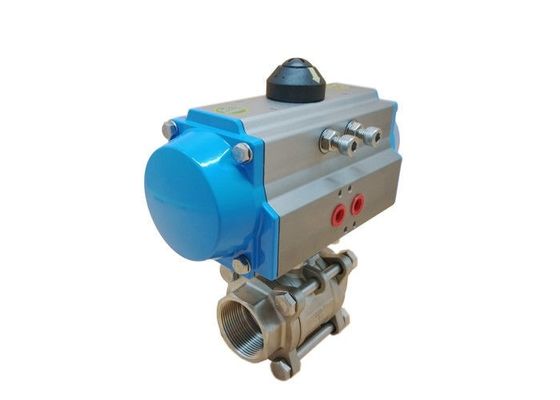

DN50 actuado neumático DN65 DN80 roscó la vávula de bola

DN50 actuado neumático DN65 DN80 roscó la vávula de bola
DN50 actuado neumático DN65 DN80 roscó la vávula de bola

Ampliación de imagen :  DN50 actuado neumático DN65 DN80 roscó la vávula de bola

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: OEM
Certificación: CE&ISO
Número de modelo: OEM
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Precio: negotiation
Detalles de empaquetado: Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas
Tiempo de entrega: 5~25 días del trabajo
Condiciones de pago: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Capacidad de la fuente: 500pcs/Mon

DN50 actuado neumático DN65 DN80 roscó la vávula de bola

descripción
Material del cuerpo: Acero inoxidable Material de Seat: PTFE
Poder: Actuador de la vuelta de la primavera Conexión: BSP/BSPT/NPT
Tamaño: el 1/2 " ~8" Medio: Gas de aceite del agua
Alta luz:

DN80 roscó la vávula de bola

,

Vávula de bola roscada actuada neumática

,

DN65 roscó la vávula de bola

Vávula de bola actuada neumática de acero inoxidable válvula roscada 3 pedazos DN50 DN65 DN80


Actuadores neumáticos
Los actuadores neumáticos utilizan la presión del aire comprimido para generar el esfuerzo de torsión requerido para dar vuelta a una válvula. La mayoría de los actuadores neumáticos de la vuelta cuarta tienen un pistón y un mecanismo de engranaje del estante-y-piñón para generar el esfuerzo de torsión. Un puerto de entrada en el actuador introduce el aire comprimido en el actuador. El aire comprimido mueve el pistón linear, que se ata al estante. El estante está conectado con el piñón a través de los engranajes, por lo tanto, convirtiendo el movimiento linear a rotatorio. El piñón transfiere simultáneamente este movimiento al tronco de válvula, que como discutido dará vuelta a la bola de la válvula tampoco para abrirla o para cerrar.



Especificaciones


  • Actuador neumático de la vuelta cuarta rotatoria del diseño de estante y del piñón
  • Versión temporaria o de la primavera doble de la vuelta
  • Interfaces de ISO5211, de DIN3337 y de Namur para el fácil montaje a la válvula, caja de interruptor de límite y posicionador
  • Conveniente para el uso interior y al aire libre
  • Salida del esfuerzo de torsión de 3Nm a 13,024Nm (versión de DA) y a 4Nm a 6,584Nm (versión del SENIOR)
  • Vivienda de la aleación de aluminio con el piñón niquelado
  • Ángulo el 90° del viaje con el ajuste de la parada del viaje del ± 5℃
  • Presión de funcionamiento a partir 2 de la barra de la barra hasta 8 en la temperatura de -20℃ a +80℃


Ventaja



1. Tamaño compacto y construcción ligera

2. Funcionamiento confiable, duradero

3. Soporte del “cruzado” del estándar “en válvula de la línea” o a las configuraciones del actuador

4. El diseño de la Primavera-vuelta acomoda el suministro de aire de hasta sólo 50 PSI

5. Ajuste externo de acero inoxidable y estándar de los anillos o de FKM

6. El acoplamiento directo del tronco de válvula al eje del actuador minimiza el contragolpe

7. Estándar de la invalidación manual


Datos técnicos
 No. el ordenar temporario doble del actuador neumático.

DN50 actuado neumático DN65 DN80 roscó la vávula de bola 0



Modelo No Esfuerzo de torsión (6Bar)
Ábrase Cierre
ACTO 050S 13.2Nm 6.7Nm
ACTO 063S 24.1Nm 11.1Nm
ACTO 075S 47.7Nm 22.1Nm
ACTO 090S 73.1Nm 36.7Nm
ACTO 100S 109Nm 50.7Nm
ACTO 115S 176Nm 82Nm
ACTO 125S 227Nm 105Nm
ACTO 145S 357Nm 165Nm
ACTO 160S 456Nm 224Nm
ACTO 190S 871Nm 379Nm
ACTO 210S 1000Nm 521Nm
ACTO 240S 1423Nm 721Nm
ACTO 270S 2345Nm 1060Nm
ACTO 300S 2956Nm 1460Nm
ACTO 350S 4247Nm 2346Nm
ACTO 400S 6559Nm 2624Nm


Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo el estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión

Selection modelo
 Vávula de bola neumática del hilo 3PC

Nombre de producto Vávula de bola del hilo 3PC
Presión 1000WOG
Válvula Matreial CF8/SS304 CF8M/SS316 WCB
Conexión BSP/BSPT/NPT
