Datos del producto:
|
Material del cuerpo: | CF8 | Material de Seat: | PTFE |
---|---|---|---|
Poder: | Actuador de la vuelta de la primavera | Conexión: | Reborde doble |
Tamaño de la válvula: | el 1/2 " ~8" | Medio: | Gas de aceite del agua |
Alta luz: | Válvula de actuador neumático 150LB,Vávula de bola neumática CF8,Vávula de bola actuada neumática 150LB |

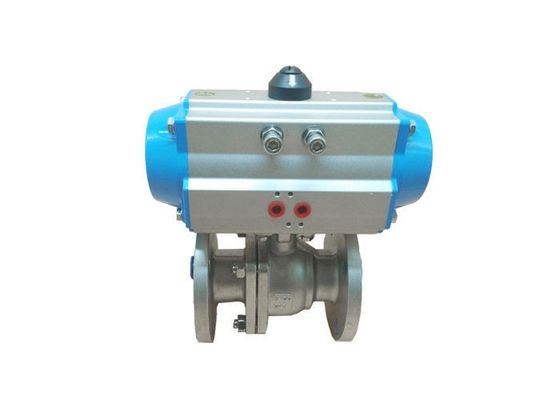

Válvula de control actuada neumática de la vávula de bola del reborde temporario doble 150LB
Vávula de bola ensanchada da alta temperatura actuada neumática
Una temperatura alta vávula de bola ensanchada neumáticamente actuada de PN16 o del ANSI 150 conveniente para usos más arduos. El sin reducción en la sección de paso, válvula de 3 pedazos viene en acero inoxidable con las opciones para las diversas conexiones de extremo, el carbono llenó el asiento reforzado y el sello de PTFE.
La válvula se cabe a una vuelta neumática potente de la primavera o a un actuador temporario doble vía una extensión de disipación del calor (TSM).
Las opciones configurables incluyen las válvulas del interruptor de límite, electromagnéticas y los posicionadores.
Además, nuestro estante de la vuelta y actuador cuartos neumáticos del piñón se clasifica con un accesorio del factor de seguridad del 30%, requiriendo una presión experimental de la barra 5,5 y de ventajas de un interfaz de Namur para ambos la válvula electromagnética y el switchbox experimentales.
Ventaja
1. Tamaño compacto y construcción ligera
2. Funcionamiento confiable, duradero
3. Soporte del “cruzado” del estándar “en válvula de la línea” o a las configuraciones del actuador
4. El diseño de la Primavera-vuelta acomoda el suministro de aire de hasta sólo 50 PSI
5. Ajuste externo de acero inoxidable y estándar de los anillos o de FKM
6. El acoplamiento directo del tronco de válvula al eje del actuador minimiza el contragolpe
7. Estándar de la invalidación manual
Especificaciones
Datos técnicos
No. el ordenar temporario doble del actuador neumático.
Doble Actuación |
Modelo No | Esfuerzo de torsión (5.5Bar) |
ACTO 042D | 8.4Nm | |
ACTO 050D | 18.3Nm | |
ACTO 063D | 32.2Nm | |
ACTO 075D | 64Nm | |
ACTO 090D | 101Nm | |
ACTO 100D | 146Nm | |
ACTO 115D | 236Nm | |
ACTO 125D | 305Nm | |
ACTO 145D | 478Nm | |
ACTO 160D | 624Nm | |
ACTO 190D | 1185Nm | |
ACTO 210D | 1447Nm | |
ACTO 240D | 2126Nm | |
ACTO 270D | 3229Nm | |
ACTO 300D | 4197Nm | |
ACTO 350D | 6283Nm | |
ACTO 400D | 8953Nm |
Parámetro de la vávula de bola 150LB (el 1/2 " ~8")
Presión | Tamaño | φD | L | φE | φB | φC | T | f |
Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo el estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Más selección
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación de efecto simple del doble | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador |
