Datos del producto:
|
Material del cuerpo: | CF8 | Material de Seat: | PTFE |
---|---|---|---|
Poder: | Actuación doble | Conexión: | Reborde doble |
presión: | PN16 | Estructura de la válvula: | 2 pedazos |
Alta luz: | Válvula neumática temporaria del doble del estruendo,Válvula de control neumático PN16,Válvula neumática temporaria del doble PN16 |

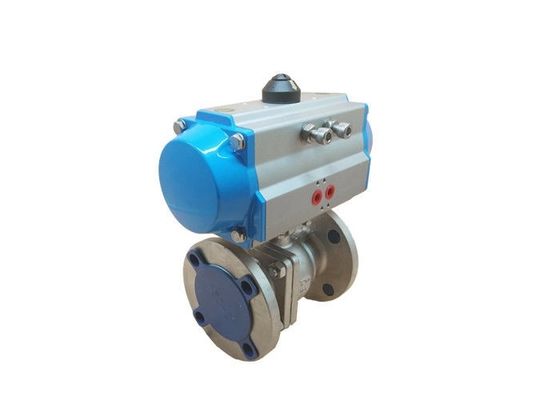

Doble del estruendo que actúa 2 extremos de acero inoxidables del reborde de las válvulas neumáticas DN50 de la manera
Descripción
Esto controló neumáticamente la vávula de bola bidireccional tiene en cuenta un aumento en la automatización a su sistema comparado a una válvula manualmente controlada. La vávula de bola tiene un diámetro de 100 milímetros y es conveniente para los líquidos y los gases a partir de la -20 a 180°C. ¿El actuador neumático es capaz de crear 354 nanómetro de esfuerzo de torsión en la barra 8, pero tiene una ventana de la presión del control de 6? barra 10. La vávula de bola tiene G 4" los hilos para conectarlo con la tubería/regar llevando los medios y el valor del kilovoltio es m3 1230. El actuador es actuación doble con una operación rotatoria del estante-y-piñón de aluminio confiable. El actuador tiene una vivienda de aluminio anodizada y una cubierta de aluminio, mientras que la vávula de bola tiene un entramado de acero inoxidable y un sello de PTFE. La presión máxima de los medios es la barra 63. La vávula de bola es un diseño de 3 pedazos teniendo en cuenta la limpieza completa. Los puntos de conexión de Namur VDI/VDE 3845 están ya en el actuador para montar un 1/4" la válvula electromagnética de Namur directamente sobre el actuador o para conectar una manguera de aire que utiliza el G 1/4". También, un control de posición o una caja de interruptor de límite se puede montar en el top del actuador según VDI/VDE 3845. El actuador se monta en la vávula de bola vía el reborde F10 del ISO 5211 (22 milímetros). El montaje es ATEX certificado (EX II 2GD c) y se puede por lo tanto utilizar en ambientes potencialmente explosivos. Pros: Capacidad de montar directamente una válvula electromagnética de Namur para reducir las colocaciones y la tubería. Indicador mecánico en demostraciones superiores la válvula position.ATEX (EX II 2GD c) certificado para los ambientes explosivos. Un coste de inversión más bajo que una versión eléctrica. La abertura rápida/la actuación closingDouble permite mayor control que los actuadores de efecto simple. La vávula de bola es un diseño de 3 pedazos teniendo en cuenta la limpieza completa. Puede ser equipado de una caja de interruptor de límite. Contra: La actuación doble utiliza más aire comprimido que los actuadores de efecto simple. Requiere un sistema del aire comprimido y una válvula electromagnética controlar el suministro de aire.
Especificaciones
Ventaja
1. Tamaño compacto y construcción ligera
2. Funcionamiento confiable, duradero
3. Soporte del “cruzado” del estándar “en válvula de la línea” o a las configuraciones del actuador
4. El diseño de la Primavera-vuelta acomoda el suministro de aire de hasta sólo 50 PSI
5. Ajuste externo de acero inoxidable y estándar de los anillos o de FKM
6. El acoplamiento directo del tronco de válvula al eje del actuador minimiza el contragolpe
7. Estándar de la invalidación manual
Datos técnicos
No. el ordenar temporario doble del actuador neumático.
Doble Actuación |
Modelo No | Esfuerzo de torsión (5.5Bar) |
ACTO 042D | 8.4Nm | |
ACTO 050D | 18.3Nm | |
ACTO 063D | 32.2Nm | |
ACTO 075D | 64Nm | |
ACTO 090D | 101Nm | |
ACTO 100D | 146Nm | |
ACTO 115D | 236Nm | |
ACTO 125D | 305Nm | |
ACTO 145D | 478Nm | |
ACTO 160D | 624Nm | |
ACTO 190D | 1185Nm | |
ACTO 210D | 1447Nm | |
ACTO 240D | 2126Nm | |
ACTO 270D | 3229Nm | |
ACTO 300D | 4197Nm | |
ACTO 350D | 6283Nm | |
ACTO 400D | 8953Nm |
Parámetro de la vávula de bola del estruendo PN16 (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo el estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Más selección
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación de efecto simple del doble | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador |
