Datos del producto:
|
Material del cuerpo: | CF8 | Material de Seat: | PTFE |
---|---|---|---|
Poder: | Actuador de la vuelta de la primavera | Conexión: | Reborde doble |
Tamaño de la válvula: | el 1/2 " ~8" | Medio: | Gas de aceite del agua |
Alta luz: | Double Flange Pneumatic Actuated Ball Valve,DIN3337 Pneumatic Actuated Ball Valve,DIN3337 Pneumatic Ball Valve |

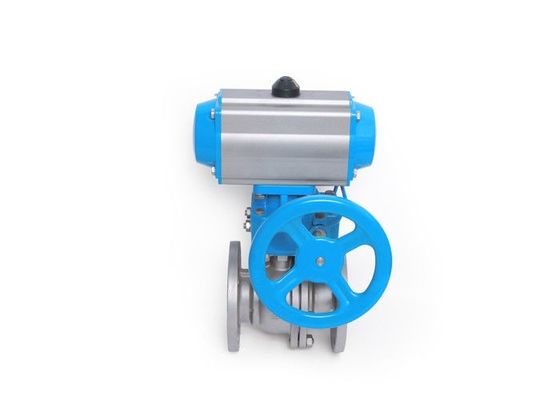

El reborde del RF salta la vávula de bola actuada neumática 12pcs con la invalidación manual
Características:
El ★ nuestras vávulas de bola neumáticamente ejecutadas se hace de las materias primas de alta calidad con la alta precisión, resistencia de desgaste, movimiento de vuelta pobre, seguro y confiable.
La vávula de bola neumática doble de tres piezas del ★ se utiliza para controlar el interruptor de la válvula para controlar el flujo de material en la tubería.
★ se hace de 304 de acero inoxidables y es por lo tanto más durable. Talla 2 portuaria “para el flujo de pulidor por lo tanto.
★ conveniente para los sistemas de tubería de acero inoxidables, líneas de montaje puras para la comida, bebida, medicina y sustancias químicas así como protección del medio ambiente industrial, tratamiento de aguas, edificios altos, etc.
Especificaciones
Ventaja
1. Tamaño compacto y construcción ligera
2. Funcionamiento confiable, duradero
3. Soporte del “cruzado” del estándar “en válvula de la línea” o a las configuraciones del actuador
4. El diseño de la Primavera-vuelta acomoda el suministro de aire de hasta sólo 50 PSI
5. Ajuste externo de acero inoxidable y estándar de los anillos o de FKM
6. El acoplamiento directo del tronco de válvula al eje del actuador minimiza el contragolpe
7. Estándar de la invalidación manual
Datos técnicos
No. el ordenar de efecto simple del actuador neumático.
Modelo No | Esfuerzo de torsión (6Bar) | |
Ábrase | Cierre | |
ACTO 050S | 13.2Nm | 6.7Nm |
ACTO 063S | 24.1Nm | 11.1Nm |
ACTO 075S | 47.7Nm | 22.1Nm |
ACTO 090S | 73.1Nm | 36.7Nm |
ACTO 100S | 109Nm | 50.7Nm |
ACTO 115S | 176Nm | 82Nm |
ACTO 125S | 227Nm | 105Nm |
ACTO 145S | 357Nm | 165Nm |
ACTO 160S | 456Nm | 224Nm |
ACTO 190S | 871Nm | 379Nm |
ACTO 210S | 1000Nm | 521Nm |
ACTO 240S | 1423Nm | 721Nm |
ACTO 270S | 2345Nm | 1060Nm |
ACTO 300S | 2956Nm | 1460Nm |
ACTO 350S | 4247Nm | 2346Nm |
ACTO 400S | 6559Nm | 2624Nm |
Parámetro de la vávula de bola (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo el estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Más selección
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación de efecto simple del doble | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador |
