Datos del producto:
|
Material: | SS316 | Material de Seat: | PTFE |
---|---|---|---|
Poder: | Actuador de la vuelta de la primavera | presión: | 10K 20K |
Tamaño de la válvula: | 15A~200A | Medio: | Gas de aceite del agua |
Alta luz: | Vávula de bola actuada neumática SS316,vávula de bola actuada neumática 50A,Vávula de bola actuada neumática portuaria llena |

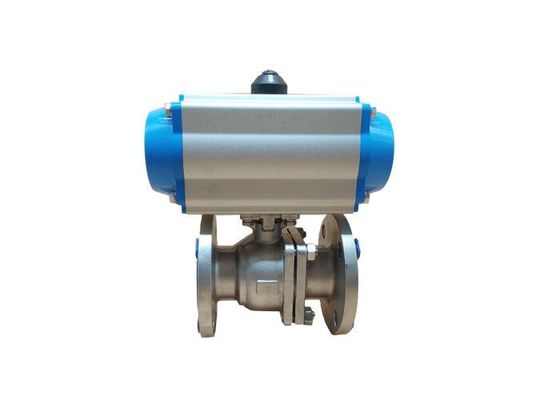

Vávula de bola actuada neumática del aire portuario lleno de SS316 2PC Q641F JIS10K 50A
Parámetros
Fuente de alimentación | AC220V |
Tamaño de cuerpo | DN15-250 |
Temporeros medios | -80°C~160°C (ninguna congelación.) |
Presión de funcionamiento | PN1.0~2.5 (MPa) |
Modo de la acción | reacción de la entrada de señal 4-20mA, giro 0-90° |
Tiempo de la acción | 4~30S |
Conexiones del cuerpo | Reborde |
Material del cuerpo | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
Material sellado | PTFE |
Material del actuador | Aleación de la fundición de aluminio |
Medio aplicable | Ácido, álcali, sal, gas del cloro, vapor, agua de la fuente, pulpa de la mina y celulosa, aqua regia, oxidante, reductor, líquido químico corrosivo. |
Especificaciones
Ventaja
1. Tamaño compacto y construcción ligera
2. Funcionamiento confiable, duradero
3. Soporte del “cruzado” del estándar “en válvula de la línea” o a las configuraciones del actuador
4. El diseño de la Primavera-vuelta acomoda el suministro de aire de hasta sólo 50 PSI
5. Ajuste externo de acero inoxidable y estándar de los anillos o de FKM
6. El acoplamiento directo del tronco de válvula al eje del actuador minimiza el contragolpe
7. Estándar de la invalidación manual
Medio principal aplicable
Estado medio | Temporeros medios. | Presión media | Características medias | Concentración media | Nombre medio |
Líquido | -80ºC~+160ºC | los 0~20kg/cm2 | Corrosión fuerte, alto fregado afilar | ilimitado | Ácido, álcali, sal, cloro, vapor, agua de la fuente, pulpa de la mina, celulosa, aqua regia, oxidante, reductor. |
Gas | -80ºC~+160ºC | los 0~20kg/cm2 | Corrosión fuerte, alto fregado afilar | ilimitado | |
Mezcla de líquido y de sólido | -80ºC~+160ºC | los 0~20kg/cm2 | Corrosión fuerte, alto fregado afilar |
<60> |
Datos técnicos
No. el ordenar de efecto simple del actuador neumático.
DN (milímetro) |
D | D1 | D2 | d | K | M | L | B | F | H1 | H2 | L1 | L2 | Peso kilogramo |
15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
Parámetro estándar de la vávula de bola de JIS (15A~200A)
Presión | Tamaño | φD | L | φE | φB | φC | T |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo el estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Más selección
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación de efecto simple del doble | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador |
